LOCKED PN
製造機械のワークヘッドで、柔軟に変更可能なストッパー機構を実現
生産技術
スタッカー, 打ち抜き加工機, 軽量プレス機, ジャッキシステム, 機械や工場設備
ACEのロッド・棒材クランピングシステムが、製造ラインのワークヘッドで高精度かつ柔軟な位置決めを実現

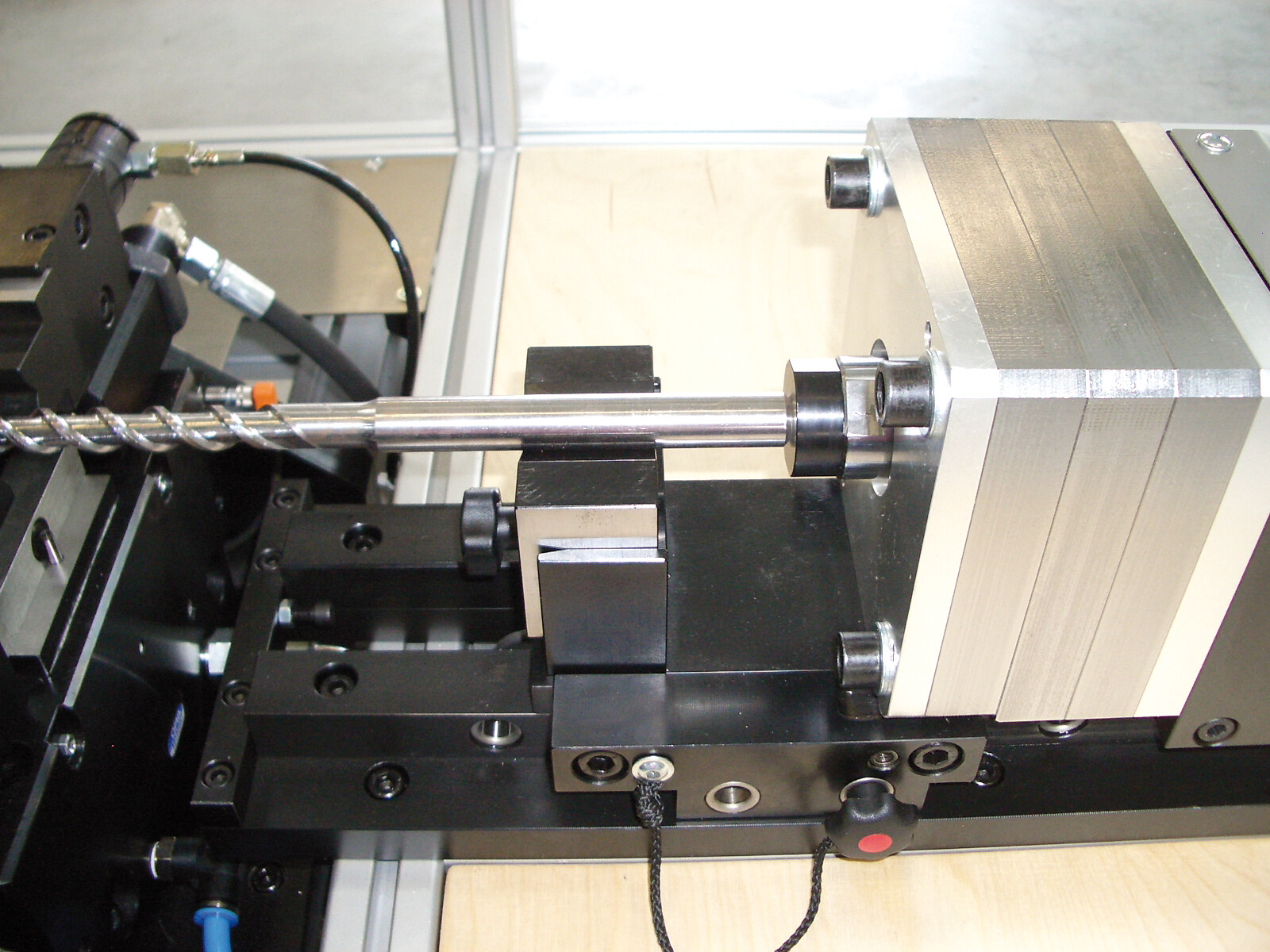

ドリル工具の製造における接合工程で、ACEのクランピング要素が可変ストッパーとして活躍しています。その際、ワークヘッドの正確な位置決めと、ワーク長さにおける最大3mmの公差を調整することが求められますが、この条件を完璧に満たしています。このケースでは棒材を固定する必要があったため、まさにそのために開発されたACEのLOCKED PNシリーズのクランピング要素が採用されました。リニアガイド、レール、動作軸、回転軸のクランプ用途に、ACEでは他にも様々な高性能モデルを取り揃えています。
MC5～MC75
空圧リニアモジュールのブレーキ部品
ミニチュアリニアシステムで使用される空圧リニアモジュールは、高速でも優れた繰り返し精度を実現します。このケースでは停止位置に空圧ダンパーを使用せず、ACEショックアブソーバの採用に踏み切りました。MC5～MC75の小型ショックアブソーバなら、停止位置で動作をよりすばやく、より確実に停止できるからです。荷重を優...
もっと詳しく
MC33～MC64
グリッパーガイドのブレーキシステム
ピストンロッドを装備しないエアシリンダを駆動装置に採用したこの装置では、2台のグリッパーガイドが独立して2～2.5m/sの速度で移動します。ブレーキシステムとして活躍するのが、製品シリーズ MC33～MC64のACE産業用ショックアブソーバです。25kgの物体を、時間当たり最大540回にわたって停止し、材質を...
もっと詳しく
TUBUS TA
旋盤機械のローダー向け非常用ダンパー
革新的な旋盤機械に搭載されたローダーを、ACEの一体型ダンパーが損傷から守ります。自動車・部品産業向けにシャフトを製造する機械で、内蔵ローダーの上にACEの一体型ダンパー、チューバスが取り付けられています。機械の誤動作や人的ミスにより、モーターが停止位置を越えて移動しようとした場合に装置を損傷から...
もっと詳しく
SC190～SC925
実装設備向け緩衝システム
ACE小型ショックアブソーバなら、わずかな手間と費用で工場設備の最適化が実現できます。この電子部品製造ラインでは、タクト時間の短縮により、時間当たり3,600個の実装を達成することに成功しました。停止位置に設置されたACEの小型ショックアブソーバ SC190が当たりの優しい最適な緩衝を実現し、高速の搬送動作をサポート。緩やかな減衰特性が、実装用旋回モジュールとガントリ...
もっと詳しく
TUBUS TA
供給システムの積載機構における安全ダンピング
ソフトウェアのバグや停電で故障が発生すると多大な費用が発生します。これを未然に防ぐのが、2つの一体型ダンパー、チューバス TA17-7の使命です。リニアガイド、ハンドリングシステム、供給システムなど、様々なタイプの装置に取り付けられ、停止位置に予期せ...
もっと詳しく
TUBUS TR
検査設備に取り付けられた油圧シリンダで停止位置を緩衝
水槽を使った車両タンクの検査設備で、油圧駆動のアームが水の中から検査品を取り出します。その旋回動作の停止位置に一体型ダンパー、チューバス TR85-50を2つ設置し、衝撃を吸収しています。このケースでは...
もっと詳しく
TUBUS TR-HD
供給システムの積載機構における安全ダンピング
シリコンウェーハは太陽電池の原料となり、特殊な炉で製造される。ウェーハの最適な配置は、炉内における全ての製造工程の基本要件である。1,000℃を大幅に超える炉への装入は、ソフトウェア制御の完全自動ユニットによって行われる。製造エラー、不良品、装置全体...
