小型ショックアブソーバ

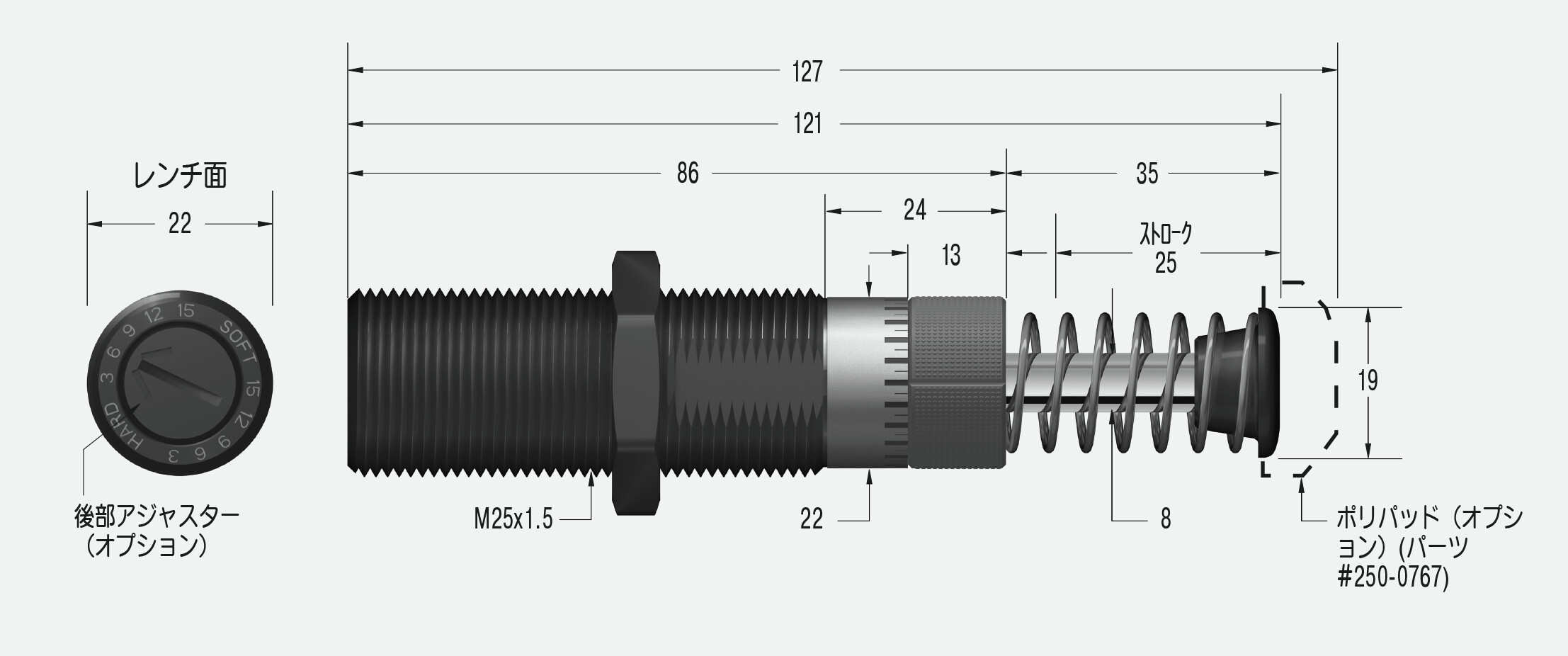

AS3/8X1M

吸収エネルギー 68 Nm/ｽﾄﾛｰｸ

吸収エネルギー 68000 Nm/h

実効質量 4.54まで567 kg

リターンフォース 27まで49 N

ロッド復帰時間 0.03 s

最大許容偏角度 5 °

衝突速度範囲 0.5まで4.5 m/s

使用温度範囲 -10まで65 °C

取付位置 どの位置でも クレビス取付可能 (NA 3/8x1)

ポジティブストップ -

調整方法 調整は、フロントアジャスターを回して好みの設定にするか、必要に応じてリアスロットアジャスターを回して行う。

減衰媒体 American 46

外部ボディ スチール（防錆コーティング）

ピストンロッド スチール（硬化処理、クロームメッキ）

ロックナット スチール（亜鉛メッキ）

ロッドボタン スチール（硬化処理）

ガイド軸受 スチール（硬化処理）

リターンスプリング 溝付きロックナット

アクセサリー スチール（防錆コーティング）

注

最大側荷重はアプリケーションによって異なります。詳細はACE Controlsアプリケーション部までお問い合わせください。各ショックアブソーバーにはロックナットが付属しています。

安全注意事項

周辺にある外部物質がシール部品を攻撃し、耐用年数の短縮につながる可能性があります。適切な解決策をご提案いたしますので、ACEまでお問い合わせください。ショックアブソーバーは熱を発するため、塗装しないでください。

オプション

耐食性の向上。特殊仕上げ。ロッドエンドボタン無しのモデルもご要望に応じます。

• 製造設備
• ハンドリングモジュール
• 運送業

サイドまたはリアで調整可能なこの1 "ボアショックアブソーバーは、信頼性の高い1つのパッケージで性能と利便性を提供します。用途は以下の通りです： スライド、マテリアルハンドリング機器、ロボット、工作機械、ピック＆プレースシステム、包装機器など。
